RX560-MD RadiForce
Características
Monitor médico de 5 megapíxeles
RX560-MD RadiForce
La RX560 MammoDuo distingue automáticamente entre imágenes en escala de grises y en color con precisión de píxel gracias a la función Hybrid Gamma PXL. Cada píxel se muestra con la característica de luminancia requerida.
- 54,1 cm (21,3")
- 5 megapíxeles (color)
- 4:5 Relación de aspecto
Eficacia en el diagnóstico
Mayor comodidad

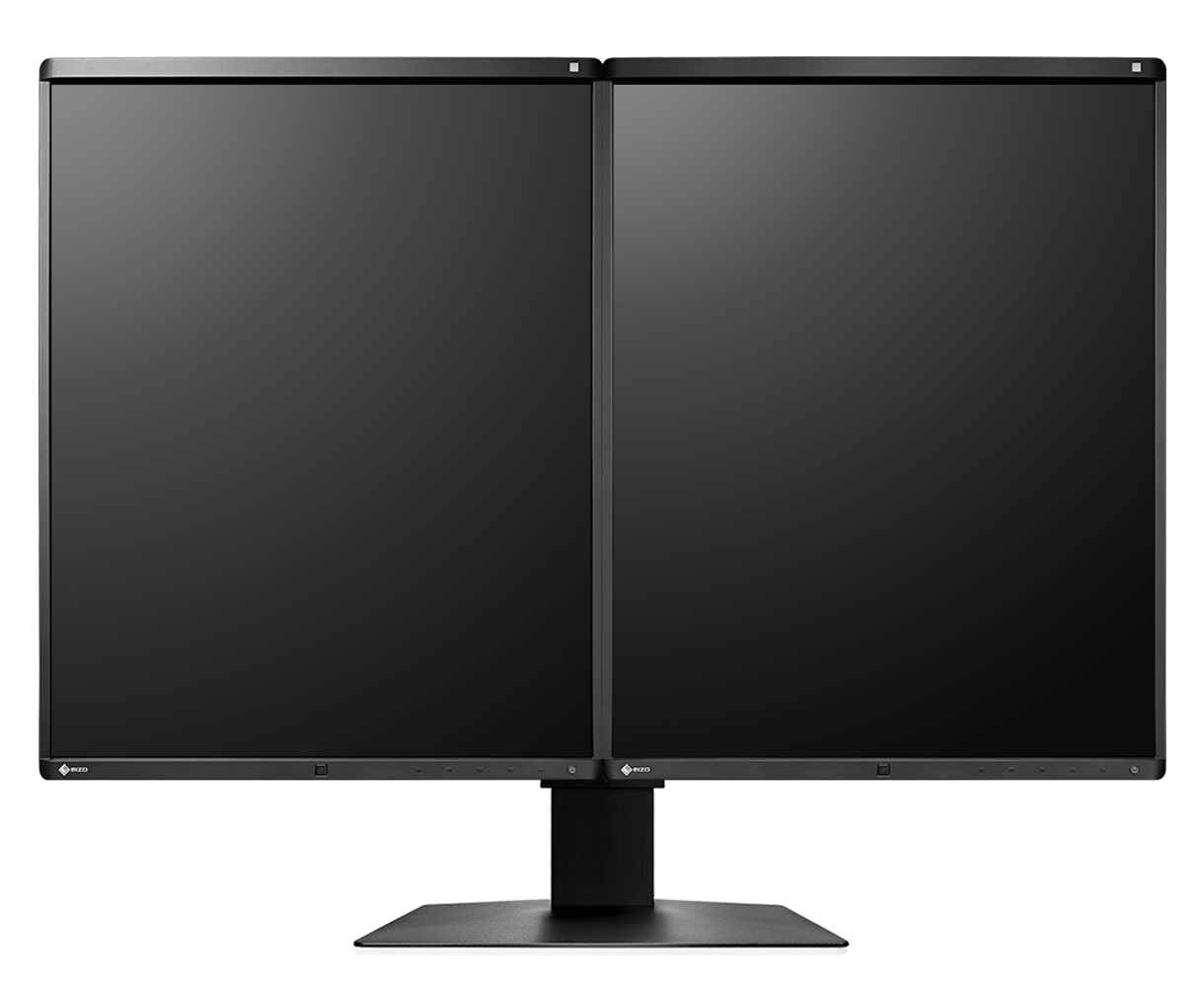

El MammoDuo consta de dos monitores combinados uno al lado del otro en un soporte especialmente diseñado.
Con un marco de carcasa de sólo 7,5 mm de ancho, la distancia entre las áreas de visualización de ambos monitores es de sólo 15 mm. Además, el marco del panel se sitúa sólo 2,5 mm por encima de la pantalla, por lo que queda casi a ras de la superficie. Esto significa que el intercambio de vistas entre los monitores no se ve perturbado.
Disposición que ahorra espacio
El RX560-MD ahorra mucho espacio. En comparación con las configuraciones convencionales, uno al lado del otro, de monitores individuales de esta resolución, se ahorran 67 mm en horizontal, 36 mm en vertical y 20,5 mm en profundidad. En total, esto supone una reducción del 22 % del espacio total necesario. Un valioso espacio liberado para un entorno de trabajo más espacioso.
Fácilmente ajustable
Puede ajustar cómodamente la altura, la inclinación y la rotación de los monitores con el soporte doble sin crear un hueco entre los monitores.
Diseño ideal para el entorno de diagnóstico
Los delgados marcos negros de la carcasa frontal son ideales para su uso en entornos oscuros. Facilitan una visión centrada de la pantalla, mientras que el bisel lateral blanco de los monitores presenta una estética fresca y limpia.
Método daisy chain
Solución multipantalla eficaz
Mediante la entrada y salida de señal, puede conectar en cadena varios monitores RadiForce con su interfaz DisplayPort. Esto le permite realizar soluciones multipantalla sin engorrosos y excesivos cableados de una forma muy sencilla.
Modos de reproducción ideales para distintas modalidades
La función CAL Switch permite elegir entre numerosos modos de visualización para distintas modalidades, como mamografías y resonancias magnéticas de mama, ecografías o exámenes patológicos, sin tener que recalibrar cada vez. Con el software RadiCS LE suministrado, los modos pueden preconfigurarse para que la pantalla cambie automáticamente a la condición óptima de visualización de imágenes.
Ahorre electricidad cuando esté ausente
Sensor de presencia
Gracias a un sensor de presencia, ahorrará electricidad y protegerá el medio ambiente. El sensor registra si alguien está sentado delante de la pantalla o no. En cuanto la persona abandona el lugar de trabajo, la pantalla se apaga. Cuando la persona regresa, se enciende de nuevo, de forma totalmente automática, sin necesidad de tocar el ratón o el teclado. Siempre está lista para su uso sin tiempo de espera.
RadiLight: Luz de confort agradable a la vista de EIZO
El accesorio opcional RadiLight es una luz de confort fácil de usar para los radiólogos que trabajan en salas de diagnóstico oscuras. La suave iluminación en el fondo de la pantalla reduce la fatiga ocular, que suele verse amenazada por los constantes cambios de claro-oscuro entre la imagen brillante y los objetos en un entorno oscuro. La luminosidad ambiental creada de este modo también es reproducible en pruebas de constancia posteriores.
Software y facilidad de uso
Equipamiento para trabajar cómodamente
Las funciones Work-and-Flow
Con la creciente digitalización de las modalidades, los radiólogos se enfrentan a una cantidad cada vez mayor de información en sus pantallas. Gracias a la exclusiva tecnología work-and-flow de EIZO, con nuevas funciones diseñadas para satisfacer las necesidades de los radiólogos, se contrarresta eficazmente la complejidad de los datos. Con el RX560-MD RadiForce y el software RadiCS-LE incluido, se beneficiará de las funciones work-and-flow.
Point-and-Focus: Concentración en el área de análisis
Con la función point-and-focus, puede seleccionar rápidamente las zonas relevantes de la imagen con el ratón o el teclado y concentrarse en ellas. Mediante el brillo y el valor de gris, las zonas circundantes se oscurecen y, de este modo, se resaltan las regiones interesantes de la imagen.
Garantía constante de calidad de imagen
El software opcional RadiCS de EIZO para la garantía de la calidad de imagen permite un mantenimiento y comprobación exhaustivos de los monitores y cubre todas las áreas, desde la calibración, la aceptación y las pruebas de constancia hasta el archivado. Si trabaja con varios monitores, le recomendamos que utilice el software RadiNET Pro. Puede utilizarlo para controlar de forma centralizada la calibración de todos los monitores, incluido el historial de datos. Esto le ahorrará mucho tiempo y le garantizará una calidad de imagen uniformemente alta en toda la instalación. La versión básica RadiCS LE -sin pruebas de aceptación y constancia- ya se incluye con los monitores RadiForce.
- Más información sobre el software RadiCS LE (incluido)
- Más información sobre el software RadiCS (opcional)
- Más información sobre el software RadiNET Pro (opcional)
Calidad de imagen
Precisión, brillo, contraste y nitidez
Soporte a todo color para ecografía, TAC de mama y RMN
En la detección precoz del cáncer de mama, la mamografía se combina cada vez más con ecografías, especialmente en mujeres con una densidad mamaria elevada. En caso de sospecha de cáncer de mama, también se utilizan otros procedimientos como la biopsia, la resonancia magnética de mama y la tomografía computerizada.
El RadiForce RX560-MD utiliza una pantalla LCD basada en LTPS (polisilicio de baja temperatura). Esto permite que el monitor en color alcance una luminosidad de hasta 1100 cd/m², comparable a la de un monitor monocromo. Por lo tanto, el [[[Modelo]] es capaz de mostrar imágenes de tomosíntesis mamaria de alta resolución, así como mamografías con tonos negros profundos y no lavados e imágenes en color de ecografías y exámenes patológicos.
Gracias a una elevada relación de contraste de 1500:1, cercana a la de un monitor monocromo, incluso los tonos negros profundos se reproducen sin efecto de lavado.
Visualiza imágenes monocromas y en color con un solo monitor
Con la función Gamma híbrida PXL, se distingue automáticamente y píxel a píxel entre imágenes monocromas y en color. Así se crea una pantalla híbrida en la que cada píxel se muestra con el valor tonal óptimo. De este modo se consigue una gran precisión y fiabilidad.
El RX560-MD muestra imágenes monocromas sofisticadas con la misma fiabilidad que imágenes en color de todas las modalidades imaginables. En la práctica, esto significa un aumento significativo de la eficiencia, ya que las imágenes de diferentes procedimientos de imagen se pueden visualizar en un solo monitor.
Reducción del desenfoque
Los paneles LCD de alto brillo tienden a producir una imagen más borrosa por exceso de radiación de lo que sería posible en comparación con la imagen adquirida. Por ello, EIZO ofrece una reducción del desenfoque anclada en el hardware del monitor. Devuelve a la pantalla los detalles perdidos en los contornos, dando como resultado una reproducción de la imagen con la máxima claridad.
Autorización de la FDA
El monitor cuenta con la autorización 510(k) de la FDA para la tomosíntesis mamaria, la mamografía y la radiografía general.
Calidad de imagen constante gracias al sensor de luminancia integrado
La calibración precisa de las características del punto blanco y del valor tonal está garantizada por un sensor de luminancia integrado en el marco. Éste mide la luminosidad y la escala de grises y calibra el monitor automáticamente según la norma DICOM®. El sensor funciona automáticamente sin restringir el campo de visión del monitor. Ahorrará esfuerzos y tiempo de mantenimiento y podrá confiar en una calidad de imagen constante en todo momento.
Ilustración ejemplar
Mil millones de tonos de color gracias a la LUT de 13 bits
La reproducción del color se controla mediante una tabla de consulta (LUT) de 13 bits. Con la conexión DisplayPort, se dispone de hasta 10 bits de ésta para la pantalla. El resultado es una resolución con un máximo de 1.000 millones de tonos de color. De este modo pueden reconocerse con precisión las características de reproducción y las estructuras finas necesarias para el diagnóstico.
Con LUT de 13 bits
Sin LUT de 13 bits
Luminosidad constante durante el funcionamiento
Un sensor para la retroiluminación determina permanentemente la luminancia del monitor. La ventaja: los valores definidos y calibrados se reproducen exactamente segundos después del encendido y permanecen constantes durante todo el tiempo de funcionamiento. El sensor está integrado de forma invisible en el monitor.
Parte trasera del monitor
Iluminación uniforme y gran pureza cromática
El monitor brilla con una gran pureza de color y una iluminación uniforme. De ello se encarga el Digital Uniformity Equalizer (DUE), que corrige automáticamente las irregularidades píxel a píxel. Los tonos grises y de color de las imágenes radiológicas y otras imágenes médicas se reproducen correctamente en toda la superficie de la pantalla. Esto es esencial para una reproducción precisa de la imagen.
Sostenibilidad
Producción respetuosa con el medio ambiente y la sociedad
Sostenible y duradero
El RX560-MD está diseñado para una larga vida útil, normalmente muy por encima del periodo de garantía. Las piezas de repuesto están disponibles muchos años después del final de la producción. Todo el ciclo de uso tiene en cuenta el impacto sobre el medio ambiente, ya que la longevidad y la reparabilidad conservan los recursos y el clima. Al diseñar el RX560-MD, hemos prestado atención al bajo uso de recursos con componentes y materiales de alta calidad, así como a una producción cuidadosa.
Producción socialmente responsable
El RX560-MD se produce de forma socialmente responsable, sin trabajo infantil ni forzado. Los proveedores a lo largo de la cadena de suministro se seleccionan cuidadosamente y también se comprometen con esta responsabilidad. Esto se aplica en particular a los proveedores de los denominados minerales conflictivos. Presentamos voluntariamente un informe anual detallado sobre nuestra responsabilidad social.
Respetuoso con el medio ambiente y el clima
Cada RX560-MD se fabrica en nuestra propia fábrica, que aplica un sistema de gestión medioambiental y energética conforme a la norma ISO 14001 e ISO 50001. Esto incluye medidas para reducir los residuos, las aguas residuales y las emisiones, el consumo de recursos y energía, así como para fomentar un comportamiento respetuoso con el medio ambiente entre los empleados. Anualmente informamos públicamente sobre estas medidas.
Garantía
Gran seguridad de inversión
Garantía de 5 años
EIZO ofrece una garantía de cinco años, que incluye el servicio de sustitución in situ(*). Esto es posible, gracias a un proceso de fabricación muy desarrollado basado en un sencillo principio de éxito: una tecnología de monitores sofisticada e innovadora, fabricados con materiales de alta gama.
(*) Para más información sobre las condiciones de prestación del servicio de sustitución in situ según la cobertura de territorios en nuestra web.
Recomendación de tarjeta gráfica
Para diagnósticos precisos
EIZO Tarjeta gráfica MED-XN83
La tarjeta gráfica EIZO soporta de forma óptima las características, funciones y ajustes de la RadiForce RX560-MD. Permite realizar informes precisos y puede controlar varios monitores simultáneamente. EIZO ofrece soporte técnico y servicio de garantía para la tarjeta gráfica.
Accesorios adecuados
¿Aún le falta algo?
Datos técnicos
| General | |
|---|---|
| Elemento No. |
RX560-MD
|
| Color de la carcasa |
Bicolor, Blanco y Negro
|
| Campo de aplicación | Médico |
| Línea de productos | RadiForce |
| Campo de aplicación | Mamografía, Medicina nuclear y radioterapia, Ensayos no destructivos |
| EAN |
4995047051404
|
| Pantalla | |
|---|---|
| Diagonal [en pulgadas] | 21,3 |
| Diagonal [en cm] | 54,1 |
| Formato | 4:5 |
| Tamaño de la imagen visible (ancho x alto) [en mm] | 338 x 422 |
| Resolución [en megapíxeles] | 5 megapíxeles (color) |
| Resolución ideal y recomendada | 2048 x 2560 |
| Distancia entre puntos [en mm] | 0,165 x 0,165 |
| Tecnología del panel | IPS |
| Máx. Ángulo de visión horizontal | 178 |
| Ángulo de visión máx. Ángulo de visión vertical | 178 |
| Colores o escalas de grises visualizables | 1.070 millones de colores (DisplayPort, 10 bits), 16,7 millones de colores (DVI, 8 bits), 16,7 millones de colores (DisplayPort, 8 bits) |
| Paleta de colores/tabla de consulta | 543.000 millones de tonos de color / 13 bits |
| Brillo máx. Brillo (típica) [en cd/m²] | 1100 |
| Brillo recomendado [en cd/m²] | 500 |
| Máx. Contraste del cuarto oscuro (típico) | 1500:1 |
| Luz de fondo | LED |
| Características y funcionamiento | |
|---|---|
| Modos de color/escala de grises predefinidos | 2 posiciones de memoria manual, Text, sRGB, DICOM |
| Características de audio DICOM | |
| Calibración por hardware de las características de brillo y luminancia | |
| Ecualizador de uniformidad digital (corrección de homogeneidad) | |
| Gamma híbrida PXL | |
| Reducción del desenfoque | |
| Sensores | Sensor de luz ambiental, Sensor de presencia |
| Idioma OSD | de, en, fr, es, it, se |
| Opciones de ajuste | Características del valor sonoro Patho, Luminosidad, Gamma, Escala, Idioma OSD |
| Fuente de alimentación integrada | |
| Conexiones | |
|---|---|
| Entradas de señal | DisplayPort (HDCP 1.3), DVI-D (HDCP 1.4) |
| Especificaciones USB | USB 2 |
| Puertos USB de entrada | 1 x tipo B |
| Puertos USB de bajada | 2x tipo A |
| Señal gráfica | DisplayPort, DVI Dual Link (TMDS) |
| Interfaz de control | USB-Protocol |
| Datos eléctricos | |
|---|---|
| Frecuencias horizontales/verticales | Digital: 31-135 kHz/23-61 Hz; Sync Mode: 23,5-25,5 Hz/47-51 Hz |
| Consumo de energía (típico) [en vatios] | 43 |
| Consumo de energía (máximo) [en vatios] | 87 (al máximo brillo y funcionamiento de todas las conexiones de señal y USB) |
| Consumo máx. Consumo de energía en modo de espera [en vatios] | 1 |
| Consumo de energía con el interruptor apagado [en vatios] | 0 |
| Fuente de alimentación | AC 100-120 V / 200-240 V, 50/60 Hz |
| Dimensiones y peso | |
|---|---|
| Dimensiones (con soporte) (anchura x altura x profundidad) [en mm] | 709 x 476-566 x 225 |
| Peso (con soporte) [en kg] | 17.3 |
| Peso (sin soporte) [en kg] | 5.3 |
| Detalles de las dimensiones de la carcasa | Detalles de las dimensiones de la carcasa (PDF) |
| Rotabilidad del soporte [en °] | 70 |
| Inclinabilidad delante/atrás [en °] | 5 / 25 |
| Rotación retrato/paisaje (pivote) | sentido horario |
| Máx. Ajuste de altura [en mm] | 90 |
| Distancia entre orificios VESA | 100 x 100 |
| Certificación y normas | |
|---|---|
| Marca de prueba | CE (Medical Device), Autorización 510(k) de la FDA para tomosíntesis mamaria y mamografía, ANSI/AAMI ES60601-1, CSA C22.2 Nr. 601-1, EN60601-1, IEC60601-1, RCM, FCC-B, CAN ICES-3 (B), VCCI-B, RoHS, WEEE, China RoHS, CCC, EAC |
| Software y accesorios | |
|---|---|
| Software y accesorios relacionados mediante descarga | RadiCS LE |
| Volumen de suministro adicional | 2x cable de señal DVI-D - DVI-D (dual link), 2x cable de señal DisplayPort - DisplayPort, 1x cable de señal corto DisplayPort - DisplayPort, Cable USB (tipo A - tipo B), Manual descargable, Cable de red |
| Accesorios opcionales | RadiCS (UX2-Kit) (El software de EIZO domina la gestión completa de la calidad, desde la calibración y la gestión de activos hasta las pruebas de aceptación y constancia.), RadiLight (Luminaria de confort para salas de diagnóstico), RadiNET Pro (Software EIZO para la gestión de calidad en red en grandes instalaciones - con función remota para monitores) |
| Tarjeta gráfica recomendada | MED-XN83 |
| Garantía | |
|---|---|
| Periodo de garantía | 5 años |
| Garantía incluida | La garantía cubre además el desgaste normal de la retroiluminación cuando funciona con un brillo máximo recomendado de 500 cd/m² y un punto blanco de 7.500 K. EIZO garantiza este brillo durante un período de 5 años a partir de la fecha de compra o durante 20.000 horas de funcionamiento, lo que ocurra primero. |
Descargas y asistencia
En torno a su producto
Manuales y documentos
Software
Preguntas más frecuentes
Garantía
Manuales y documentos
Manual - RX560-MD
Ficha técnica - RX560-MD
Imágenes de producto RX560-MD
RadiForce Catálogo
Tarjetas gráficas recomendadas para monitores RadiForce
(Inglés)
Software
Device driver - RX560-MD
Monitor test
Pruebe rápida y fácilmente las funciones y parámetros de su monitor con el software patentado de EIZO.
RadiCS
El software de EIZO es capaz de realizar una gestión completa de la calidad, desde la calibración hasta las pruebas de aceptación y constancia, pasando por la gestión de activos.
RadiCS LE
El software de control de calidad RadiCS LE calibra los monitores EIZO RadiForce y gestiona los datos de calibración.
RadiNET Pro
El software EIZO para la gestión de calidad en red en grandes instalaciones, con función remota para los monitores.
Preguntas más frecuentes
EIZO ha desarrollado el software RadiCS especialmente para garantizar la calidad de los dispositivos de reproducción de imágenes de la serie RadiForce. Ofrece pruebas exhaustivas y ajustes automáticos para garantizar una reproducción de imagen constante y consistente en todos los monitores LCD RadiForce, pero también es compatible con monitores de otros fabricantes. El software guía automáticamente a través de las imágenes de prueba y ayuda a realizar las mediciones y evaluaciones de acuerdo con las directrices, y lo hace de forma rápida y rentable. Los resultados de las mediciones se transfieren automáticamente a la documentación y se archivan, por ejemplo, y pueden gestionarse de forma centralizada con el software opcional RadiNET Pro. Un calendario con función de recordatorio garantiza la puntualidad de las inspecciones. Para la medición de la luminancia, incluida la luminancia velada, se requiere un dispositivo de medición adecuado. RadiCS lee automáticamente los valores medidos de varios medidores de luminancia.
Según el Ministerio Federal de Medio Ambiente, Protección de la Naturaleza y Seguridad Nuclear (BMU), la directriz para el aseguramiento de la calidad según la Ordenanza de rayos X (QS-RL): "Aplicación del aseguramiento de la calidad en instalaciones de rayos X para el examen o tratamiento de seres humanos", es autoritaria.
Esta norma DIN regula la prueba de aceptación y la prueba de constancia para los sistemas de visualización de imágenes en radiografía con el fin de garantizar la calidad de imagen requerida.
Dependiendo de la región del cuerpo/método, diferentes pantallas EIZO RadiForce son adecuadas para sistemas de reproducción de imágenes según DIN 6868-157. El software de control de calidad RadiCS de EIZO divide esto en las clases I a VIII. La siguiente tabla proporciona una clasificación de las pantallas adecuadas.
Nota: Se requiere una prueba de aceptación para cada sistema de reproducción de imágenes para la presentación de informes de conformidad con la norma DIN 6868-157.
Dependiendo de la región del cuerpo/método, se imponen diferentes requisitos mínimos a los dispositivos de visualización de imágenes según la norma DIN 6868-157. El software de aseguramiento de la calidad RadiCS de EIZO lo divide en las clases I a VIII. La siguiente tabla ofrece una clasificación de las clases y los requisitos mínimos.
Nota: Se requiere una prueba de aceptación para cada sistema de reproducción de imágenes para la presentación de informes de conformidad con la norma DIN 6868-157.
Para mantener el monitor como nuevo y prolongar la vida útil de la unidad, se recomienda una limpieza periódica. Limpie la carcasa y la superficie LCD como se describe a continuación:
Importante
No utilice nunca diluyente, benceno, alcohol (etanol, metanol o alcohol isopropílico), limpiadores abrasivos u otros disolventes fuertes, ya que podrían dañar la carcasa y la pantalla LCD.
Carcasa
Elimine las manchas limpiando la carcasa con un paño suave que haya humedecido previamente con un detergente suave. Nunca rocíe cera o detergente directamente sobre la carcasa. (Consulte el manual para más detalles).
Pantalla LCD
La superficie de la pantalla puede limpiarse con un paño suave (por ejemplo, un paño de algodón o de limpieza de gafas)
si es necesario. Las manchas resistentes pueden eliminarse normalmente humedeciendo el paño con un poco de agua para aumentar el poder de limpieza.
Una distribución homogénea de la luminancia y una buena pureza del color son cruciales para una reproducción de la imagen especialmente precisa. De ello se encarga el circuito DUE, Ecualizador de Uniformidad Digital. Corrige automáticamente las irregularidades de luminancia y crominancia de cada valor tonal en toda el área de la imagen, píxel a píxel.
La garantía de los monitores EIZO RadiForce es de 5 años para la mayoría de los modelos, incluido el servicio de sustitución in situ. EIZO recomienda un brillo de pantalla para los monitores de diagnóstico que está significativamente por encima de los requisitos mínimos según QS-RL. Este brillo recomendado está garantizado por EIZO.
Consulte las fichas técnicas de los productos correspondientes para saber qué garantía se aplica a cada modelo RadiForce.
Tanto el asistente de instalación de RadiCS 5 como la función correspondiente de RadiNET Pro permiten realizar una actualización con migración de datos.
Requisito importante: La versión de RadiCS 4 instalada debe ser la 4.6.1 o superior. Por lo tanto, actualice primero las instalaciones más antiguas de RadiCS 4.
Los monitores EIZO admiten el modo alternativo DisplayPort con su interfaz USB-C. En este sentido, pueden mostrar correctamente señales de imagen procedentes de conexiones Thunderbolt 3 o Thunderbolt 4 a través de la conexión USB-C. El cable de señal USB-C suministrado por EIZO con el monitor tiene la idoneidad óptima.
Alternativamente, los monitores con una toma DisplayPort se pueden conectar mediante un cable adecuado. El cable de señal CP200 (USB-C (TB3/TB4) a DisplayPort) ofrecido por EIZO es ideal.
Una conexión desde los puertos Thunderbolt 3 o Thunderbolt 4 a la interfaz HDMI del monitor puede funcionar con adaptadores/cables activos adecuados. Sin embargo, recomendamos utilizar la interfaz USB-C o DisplayPort del monitor.
Se muestran 10 de 35 preguntas frecuentes
Garantía
EIZO ofrece una garantía de hasta cinco años, aunque algunos productos tienen un período de garantía diferente. Los periodos de garantía exactos para cada producto se pueden encontrar en los términos y condiciones de garantía anteriores, en la hoja de datos o en la página web internacional de EIZO. Los largos periodos de garantía son posibles gracias a un proceso de fabricación altamente desarrollado basado en un simple principio de éxito: tecnología de monitor sofisticada e innovadora, fabricada con materiales de alta gama. Para usted, la garantía de 5 años significa un alto grado de seguridad en la inversión y un ahorro en los costes de seguimiento (coste total de propiedad), en los que se incurriría sin el servicio de garantía, por ejemplo, para el mantenimiento y las reparaciones.
